El fototransistor, aunque con la apariencia de un LED común, debe conectarse con la patilla larga a masa y la corta a voltaje.

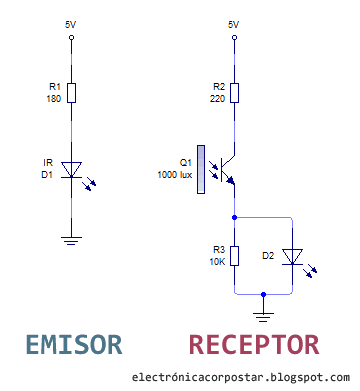

Bueno, con los términos básicos aclarados, veamos el esquema del emisor y el receptor:
En el esquema D1 es el LED infrarrojo, Q1 el fototransistor y D2 un LED común.
Finalmente aquí podemos ver un pequeño video de nuestro sensor en funcionamiento.
